FVG-10i
功能
易設定、專屬性及圖形對話控制

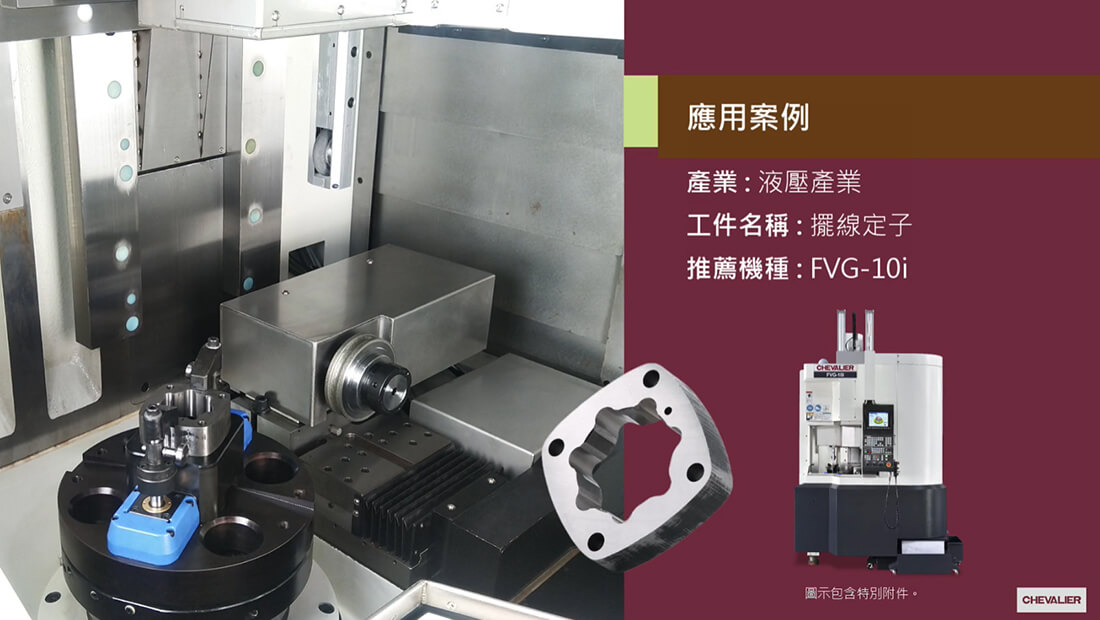

FVG-10i是專為內腔成型研磨開發的數控磨床，內含Chevalier豐富的研磨經驗，可解決市場高難度加工研磨技術，可廣泛應用於加工用在石油化工、建築、船舶、起重機、工程、煤礦、冶金、港口機械等產業所使用的液壓擺線馬達和轉向器的定子零件。
內腔成型數控磨床搭配SMART iControl 控制器，提供專用圖形對話介面、完整的特別附件與夾治具配置，完全符合您的需求，提供最有效率的研磨解決方案，提升產品良率及效率需求。
機台介紹影片
規格
| 項目 | 描述 | FVG-10i | |
|---|---|---|---|
| 性能數據 | 最大旋轉徑 | Ø450 mm | |
| 最大切削徑 | Ø145 mm | ||
| 最大切削高度 | 110 mm | ||
| 主軸 | 研磨主軸轉速 | 15,000 rpm | |
| 分度盤 | 定位精度 | 20 sec. | |
| 重覆精度 | 4 sec. | ||
| 行程 | X軸行程 | 290 mm | |
| Y軸行程 | +50 mm / -50 mm | ||
| Z軸行程 | 550 mm | ||
| 進給速度 | 快速進給速度X軸 | 2.6 m/min | |
| 快速進給速度Z軸 | 3 m/min | ||
| 垂直軸配重裝置 | Pneumatic counter weight system | ||
| X/Z滾珠螺桿 直徑／導程 |
Ø36 mm / Ø10 mm | ||
| 馬達 | 主軸馬達 | 21 kW / 31.5 kW | |
| 軸向馬達 (X/Y/Z) | 3 kW / 0.85 kW / 3 kW | ||
| 機械尺寸 | 佔地空間 ( 寬x 深x 高) | 1,970 x 3,430 x 3,215 mm | |
| 機台淨種 | 3,600 kg | ||

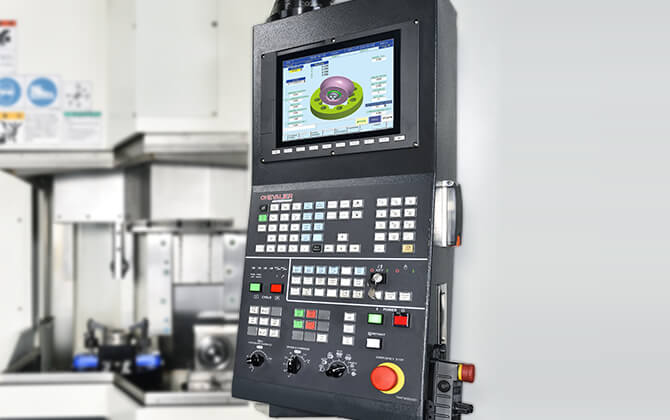

控制器介紹
