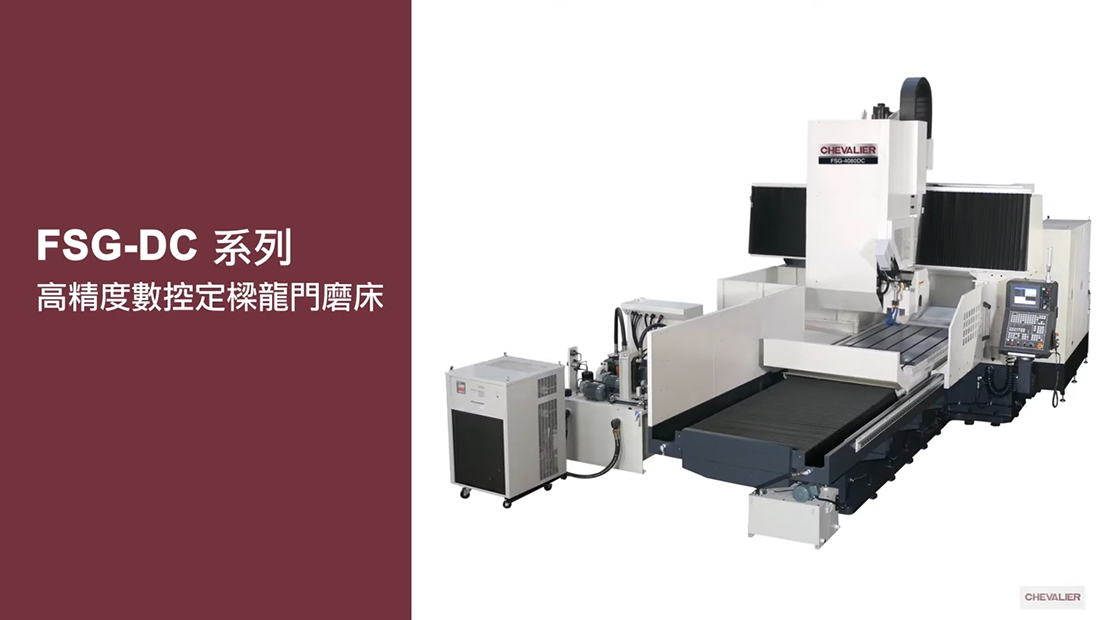

FSG-DC系列 (iSurface控制器)

FSG-4060DC ‧ FSG-4080DC ‧ FSG-40120DC ‧ FSG-40160DC ‧ FSG-5060DC ‧ FSG-5080DC ‧ FSG-50120DC ‧ FSG-6060DC ‧ FSG-6080DC ‧ FSG-60120DC ‧ FSG-60160DC
FSG-DC系列 (iSurface控制器)
高精度數控定樑龍門磨床
目錄下載
功能
易設定、好操作、圖形式編程

福裕開發FSG-DC系列機種，本機種包含：簡易的操作介面、完整的人性化數控系統、工作台乘載性及高精密高剛性的定樑式設計優點。符合汽車、模具、傳動元件、電子、航空及相關零件產業加工所需，並滿足當前和未來市場需求，更進一步走向工廠自動化的首選。

升降軌道與主軸座機構設計，採用高剛性線性導軌、高精度滾珠螺桿，且具有氣壓配重裝置，提供絕佳的剛性及重切削研磨加工能力。

FSG-40、50 和 60系列磨床，提供獨有易操作PC-based的iSurface控制系統標準配備。全自動的控制系統在修整和磨削循環中，可保持穩定線速度；與負載檢知功能，以實現更高水平的精度、靈活性和功能性。

機台介紹影片
規格

項目 描述 FSG-4060DC
控制系統 　 　 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 1,500 mm
最大研磨寬度-前後向 1,000 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 3,500 kg
工作台 工作台尺寸 1,000 x 1,500 mm
兩立柱之間距離(門寬) 1,400 mm
工作台速度 5~25 m/min
工作台最大行程 1,700 mm
橫向移動
(Z軸)		 最大移動行程 1,250 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 5,100 x 10,500 x 4,350 mm
機台淨重 17,800 kg

項目 描述 FSG-4080DC
控制系統 　 　 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 2,000 mm
最大研磨寬度-前後向 1,000 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 4,500 kg
工作台 工作台尺寸 1,000 x 2,000 mm
兩立柱之間距離(門寬) 1,400 mm
工作台速度 5~25 m/min
工作台最大行程 2,200 mm
橫向移動
(Z軸)		 最大移動行程 1,250 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 5,100 x 11,500 x 4,350 mm
機台淨重 20,600 kg

項目 描述 FSG-40120DC
控制系統 　 　 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 3,000 mm
最大研磨寬度-前後向 1,000 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 5,500 kg
工作台 工作台尺寸 1,000 x 3,000 mm
兩立柱之間距離(門寬) 1,400 mm
工作台速度 5~25 m/min
工作台最大行程 3,200 mm
橫向移動
(Z軸)		 最大移動行程 1,250 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 5,100 x 13,500 x 4,350 mm
機台淨重 23,800 kg

項目 描述 FSG-40160DC
控制系統 　 　 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 4,000 mm
最大研磨寬度-前後向 1,000 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 6,500 kg
工作台 工作台尺寸 1,000 x 4,000 mm
兩立柱之間距離(門寬) 1,400 mm
工作台速度 5~25 m/min
工作台最大行程 4,200 mm
橫向移動
(Z軸)		 最大移動行程 1,250 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 5,100 x 15,500 x 4,350 mm
機台淨重 28,500 kg

項目 描述 FSG-5060DC
控制系統 　 　 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 1,500 mm
最大研磨寬度-前後向 1,250 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 4,000 kg
工作台 工作台尺寸 1,250 x 1,500 mm
兩立柱之間距離(門寬) 1,650 mm
工作台速度 5~25 m/min
工作台最大行程 1,700 mm
橫向移動
(Z軸)		 最大移動行程 1,500 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 5,600 x 10,500 x 4,460 mm
機台淨重 20,000 kg

項目 描述 FSG-5080DC
控制系統 　 　 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 2,000 mm
最大研磨寬度-前後向 1,250 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 5,000 kg
工作台 工作台尺寸 1,250 x 2,000 mm
兩立柱之間距離(門寬) 1,650 mm
工作台速度 5~25 m/min
工作台最大行程 2,200 mm
橫向移動
(Z軸)		 最大移動行程 1,500 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 5,600 x 11,500 x 4,460 mm
機台淨重 23,000 kg

項目 描述 FSG-50120DC
控制系統 　 　 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 3,000 mm
最大研磨寬度-前後向 1,250 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 6,000 kg
工作台 工作台尺寸 1,250 x 3,000 mm
兩立柱之間距離(門寬) 1,650 mm
工作台速度 5~25 m/min
工作台最大行程 3,200 mm
橫向移動
(Z軸)		 最大移動行程 1,500 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 5,600 x 13,500 x 4,460 mm
機台淨重 26,500 kg

項目 描述 FSG-6060DC
控制系統 　 　 iSurface, optional SMART iControl*
性能數據 最大研磨長度-左右向 1,500 mm (59.1")
最大研磨寬度-前後向 1,500 mm (59.1")
工作台至主軸中心距離 臥頭 900 mm, optional 1,150 mm (35.4", optional 45.3")
工作台最大負載 6,000 kg (13,200 lbs.)
工作台 工作台尺寸 1,500 x 1,500 mm (59.1" x 59.1")
兩立柱之間距離(門寬) 1,900 mm (74.8")
工作台速度 5~25 m/min (16~82 fpm)
工作台最大行程 1,700 mm (66.9")
橫向移動
(Z軸)		 最大移動行程 1,700 mm (66.9")
移動速度 0~5,000 mm/min (0~16.4 fpm)
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm, optional 900 mm (26.8", optional 35.4")
升降速度 0~1,000 mm/min (0~3.2 fpm)
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm, optional Ø610 x 100 x Ø203 mm
(Ø20" x 4" x Ø5", optional Ø24" x 4" x Ø8")
馬達 臥頭 18.5 kW (25 HP)
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 6,100 x 10,500 x 4,710 mm (240.2" x 413.4" x 185.4")
機台淨重 26,500 kg (58,300 lbs.)

項目 描述 FSG-6080DC
控制系統 　 　 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 2,000 mm
最大研磨寬度-前後向 1,500 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 7,000 kg
工作台 工作台尺寸 1,500 x 2,000 mm
兩立柱之間距離(門寬) 1,900 mm
工作台速度 5~25 m/min
工作台最大行程 2,200 mm
橫向移動
(Z軸)		 最大移動行程 1,700 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm，選配900 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 6,100 x 11,500  x 4,710 mm
機台淨重 30,000 kg

項目 描述 FSG-60120DC
控制系統 　 　 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 2,000 mm
最大研磨寬度-前後向 3,000 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 7,000 kg
工作台 工作台尺寸 8,000 kg
兩立柱之間距離(門寬) 1,900 mm
工作台速度 5~25 m/min
工作台最大行程 2,200 mm
橫向移動
(Z軸)		 最大移動行程 3,200 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm，選配900 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3.9 kW / 5.9 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 6,100 x 11,500  x 4,710 mm
機台淨重 34,800 kg

項目 描述 FSG-60160DC
控制系統 iSurface，選配SMART iControl
性能數據 最大研磨長度-左右向 4,000 mm
最大研磨寬度-前後向 3,000 mm
工作台至主軸中心距離 臥頭 900 mm，選配1,150 mm
工作台最大負載 9,000 kg
工作台 工作台尺寸 1,500 x 4,000 mm
兩立柱之間距離(門寬) 1,900 mm
工作台速度 5~25 m/min
工作台最大行程 4,200 mm
橫向移動
(Z軸)		 最大移動行程 3,200 mm
移動速度 0~5,000 mm/min
輪頭垂直移動(Y) 臥頭 升降移動行程 680 mm，選配900 mm
升降速度 0~1,000 mm/min
主軸 臥頭 500~2,000 rpm
砂輪尺寸 外徑x寬度x孔徑 臥頭 Ø510 x 100 x Ø127 mm，選配Ø610 x 100 x Ø203 mm
馬達 臥頭 18.5 kW
軸向馬達 (Y/Z/W/V) 3 kW / 4.4 kW / - / -
機械尺寸 佔地空間 (寬x深x高) 6,100 x 15,500 x 4,710 mm
機台淨重 39,500 kg
